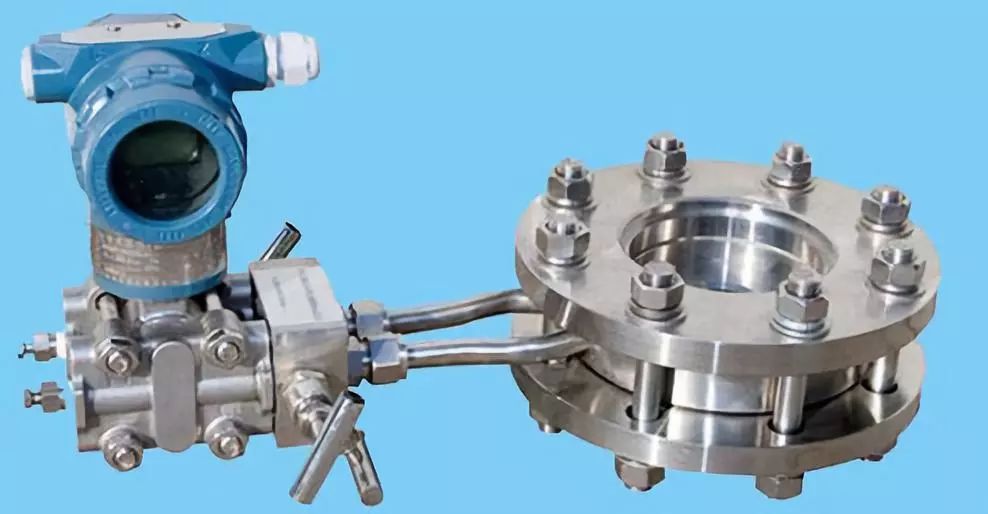

孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門?？装辶髁坑?（又稱節流裝置、差壓式流量計）是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。 被測流體為液體時，為防止氣泡進入導壓管，取壓口應處工藝管道中心線下偏≤45°的位置上，正負取壓口處于與管道對稱位置時，兩者應在同一水平面上被測流體為氣體時，為防止液體（冷凝液）進入導壓管，取壓口應處工藝管道中心管道上方線上偏≤45°的位置上，正負取壓口處于與管道對稱位置時，兩者應在同一水平線上。被測流體為蒸汽時，應保證冷凝器中冷凝液面恒定和正負導壓管上的冷凝面高度一致。正負壓口處于與管道對稱位置時，兩者應在同一水平面上。 16世紀意大利人雷奧納多達芬奇，觀察到漩渦如何在流動的水中形成。大約400年以后，匈牙利物理學家卡門描述了這些漩渦形成的物理定律。以下就是該測量方法的原理，每個渦街流量計內都有一個擋體安裝在管道中央，該擋體適用于干擾流場的障礙物。擋體下游是一個用于記錄流動流體所產生的最精微壓差的機械傳感器。如果流體不流動，將不會形成漩渦。一旦流體開始流動，并達到一定的流速。將在擋體下游逐漸形成漩渦。這些漩渦在擋體兩側交替分開，并由流體帶走。現在擋體的下游形成高壓和低壓區從而出現了被稱為卡門渦街的現象。 這些壓差與通過漩渦的頻率完全匹配，并由機械傳感器精確計量。這里以慢動作顯示，該傳感器非常獨特，因為它內在的平衡系統使得管道在承受高達1G的振動，壓力沖擊和溫度驟變時，都對測量沒有任何影響。兩個連續漩渦之間的距離，與流體的特定體積相對應。因此，對通過的漩渦進行計數可計算總的流量。流速越高，測得漩渦的頻率就越高。在一些應用中，速度太低，以致無法形成可檢測到的漩渦。然而，可以通過安裝縮徑的渦街流量計來增加速度。該變動不會影響測量精度?？稍趥鞲衅髦屑尤霚囟葌鞲衅鱽碓黾庸δ埽祟惻渲眉由蟽戎昧髁坑嬎銉x，可計算隨溫度變化的質量流量或能量流。該功能在飽和蒸汽或各類工業氣體的測量中尤為重要。

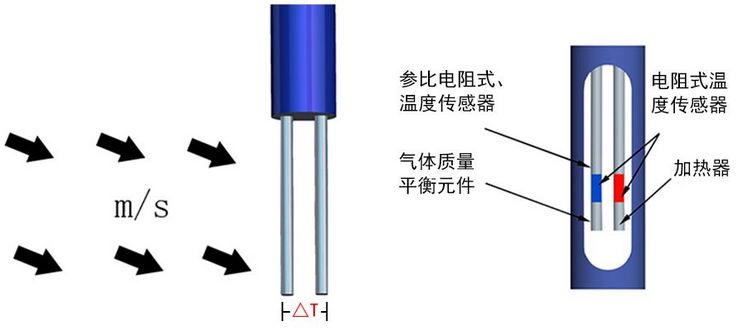

熱式流量計內有兩個深入測量管的溫度傳感器，他們被稱為PT100熱電阻。其中一個傳感器測量實際氣體溫度作為參考值，與流速無關。第二個溫度傳感器則始終被加熱，以便保持兩個傳感器之間預先設定的溫差。比如十攝氏度，如果沒有氣體流動，傳感器之間的溫度差不會發生改變。而當流體開始在測量管中流動時，被加熱的傳感器上的一部分熱能被流經它的氣體所帶走。相應冷卻效果同時被測量，并立即通過增加更多加熱電流來補償損失的熱量，從而維持恒定的溫度差。保持恒溫差所需的加熱電流與對應氣體的冷卻效應成一定的比例關系。從而直接測得管中的質量流量。流速越高，則對被加熱傳感器的額外冷卻效果就越多，所需的加熱電流也越大。同樣，利用該原理還可以保持加熱電流維持在一恒定值。通過測量變化的溫度差進行流量測量。
但熱量是如何實際從被加熱的傳感器轉移到流過它的氣流中的呢。本順序表明，熱量是通過氣體分子本身轉移的。當氣流通過時，氣體分子吸收微小熱量，并隨氣流將其帶走。氣流流動越快，分子吸收設定的頻率也越快。熱傳導還取決于氣體的密度，因為在較高壓力或較低溫度下，管道中的氣體分子更多。更多數量的分子會與被加熱的傳感器接觸。這意味著冷卻量的增加，從而使加熱電流增加。最后熱傳導還受氣體熱特性的影響。例如，在相同質量流量下，具有高熱傳導性的氫氣以綠色顯示。造成的冷卻效果比空氣大一百倍。因此，為了確保精確測量確定氣體特性屬性并保持一致，是非常重要的。使用熱式原理的流量測量，還可以用于大型管道。有專門的儀表型號，適用于該種場合?？赏ㄟ^標準過程連接，直接將儀表插入到管道中。重要的是，應遵循安裝要求，插入一定深度，以保證在正確的位置進行測量。為此，為插入式儀表配置管道內徑參數非常重要。此外，插入式流量計還適用于工廠或建筑物空氣循環系統的長方形或正方形管道。
